IP-beschermingsklassen voor weegcellen , aansluitdozen en display-apparaten
Weegschalen worden tegenwoordig in veel sectoren gebruikt: van productie en logistiek tot handel, landbouw en buitentoepassingen. Het kiezen van de juiste IP-beschermingsklasse is cruciaal om ervoor te zorgen dat weegcellen , aansluitdozen , displayapparatuur en evaluatieapparatuur betrouwbaar werken, zelfs onder zware omstandigheden.
In deze gids wordt uitgelegd wat IP-classificaties betekenen, wat de verschillen zijn en waar u op moet letten bij het kiezen.

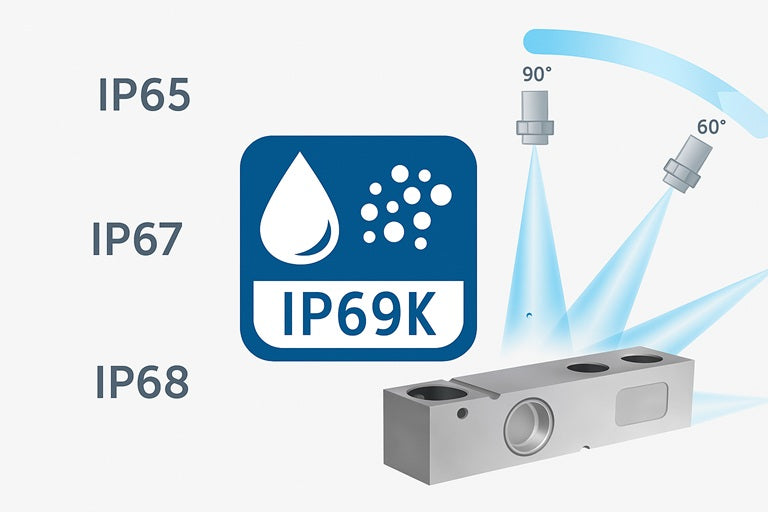

1. Wat houdt IP-bescherming in?
De IP-beschermingsklassen (Ingress Protection) volgens EN 60529 geven aan hoe goed een apparaat beschermd is tegen stof, vuil en vocht .
-
Eerste cijfer (0–6): Bescherming tegen vaste deeltjes (bijv. stof)
-
Tweede cijfer (0–9K): Bescherming tegen vloeistoffen (bijv. regen, waterstralen, onderdompeling)
👉 Voorbeeld: IP67 = stofdicht + bescherming tegen tijdelijke onderdompeling.
2. Typische IP-beschermingsklassen en hun toepassingsgebieden
| IP-beschermingsklasse | Bescherming tegen vaste lichamen | Bescherming tegen vloeistoffen | Praktische voorbeelden |
|---|---|---|---|
| IP54 | Stofdicht | Spattend water | Werkplaats, droog magazijn |
| IP65 | Stofdicht | straalwater | Standaardomgevingen, eenvoudig te reinigen |
| IP66 | Stofdicht | Sterke waterstralen | Buitenterrein, logistieke ruimtes |
| IP67 | Stofdicht | Korte onderdompeling | Buitenopslag, vochtige locaties |
| IP68 | Stofdicht | Permanente onderdompeling | Voertuigweegschalen, vloerweegschalen |
| IP69K | Stofdicht | Hogedruk-/stoomstraalreiniging | Hygiënische ruimtes, intensieve reiniging |
3. Weegcellen : het hart van elke weegschaal
De weegcel is de centrale sensor van een weegschaal en is bijzonder gevoelig voor vocht en vuil.
-
Normale omgevingen (magazijn, werkplaats, logistieke hal): IP64–IP65
-
Vochtige of stoffige omgevingen (buiten, overslagpunten): IP67
-
Extreme omstandigheden (hogedrukreiniging, constant contact met vocht): IP68–IP69K
Bijzonder interessant: sommige loadcellen voldoen aan twee IP-beschermingsklassen , bijvoorbeeld IP68 en IP69K . Dit maakt ze geschikt voor zowel langdurige onderdompeling in water als agressieve hogedrukreiniging – ideaal voor de voedingsmiddelenindustrie of natte ruimtes. Voorbeelden hiervan zijn de modellen SK30X , F60X , AVS , CB50X , R10X , R30X , RC3-TS en G8R-CP .
Weegcellen en hun afdichtingsmethoden
Omdat weegcellen bijzonder gevoelige componenten zijn, gebruiken fabrikanten verschillende afdichtingsmethoden :
-
Gecoate weegcellen (IP64 / IP65)
Met beschermende coating of vulmateriaal.
➝ Ideaal voor binnenruimtes met een droge omgeving. -
Gesloten weegcellen (IP67)
Mechanisch beschermd en afgedicht tegen normale vochtigheid.
➝ Geschikt voor binnen- en buitengebruik . -
Hermetisch afgesloten weegcellen (IP68 / IP69K)
Met gelaste metalen kap – biedt het hoogste beschermingsniveau .
➝ Voor zeer vochtige omgevingen, stoomreiniging en hygiënisch gevoelige gebieden (bijv. de voedingsmiddelenindustrie).
👉 Belangrijk: Een roestvrijstalen weegcel is niet automatisch hermetisch afgesloten! Pas in combinatie met een geschikte afdichting is deze betrouwbaar tegen vocht en reiniging.
4. Aansluitdozen
De aansluitdoos verbindt meerdere loadcellen. Dit is een kritiek punt: als deze kapotgaat, stopt de hele weegschaal met functioneren.
-
Standaardvoorwaarden: IP65 voldoende
-
Vochtige of stoffige omgeving: IP67 aanbevolen
-
Intensief gebruik/reiniging: IP68 of IP69K vereist
5. Weergaveapparaten, evaluatieapparaten , afstandsdisplays en terminals
Evaluatie- en displayapparatuur hoeft niet altijd direct in natte ruimtes te worden geïnstalleerd en heeft daarom vaak geen hoge mate van bescherming tegen vocht en stof nodig.
-
Droge omgevingen (kantoor, controlekamer): IP54–IP55
-
Productie- of logistieke omgevingen met stof/vochtigheid: IP65–IP67
-
Hygiënisch kritische of natte ruimtes: IP68 en/of IP69K
👉 Praktische tip: Plaats displays indien mogelijk buiten natte ruimtes .
7. Voordelen van de juiste IP-beschermingsklasse
-
Langere levensduur van weegschalen en accessoires
-
Stabiele meetresultaten, zelfs onder zware omstandigheden
-
Minder onderhoud en reparaties
-
Kostenefficiëntie door verminderde downtime
Conclusie
De IP-beschermingsklasse is meer dan alleen een technisch detail: het bepaalt de betrouwbaarheid, levensduur en nauwkeurigheid van uw weegschaal.
👉 Als u de beschermingsklasse aanpast aan de werkelijke omgevingsomstandigheden, bespaart u kosten, vermindert u de uitvaltijd en zorgt u voor permanent nauwkeurige meetresultaten.
